Endoflip® et Esoflip®
Systèmes d'imagerie avancés destinés à l'évaluation des troubles importants de la motilité
Une nouvelle manière d’évaluer les troubles de la motilité
Endoflip ® est un système d'imagerie perfectionné basé sur une technologie brevetée qui permet de visualiser l’intérieur du tractus gastro-intestinal (GI) au cours des interventions chirurgicales endoscopiques. Il capte des mesures uniques de pression et de dimensions dans l'œsophage et dans d'autres sphincters du tube digestif qui aident à l'évaluation des troubles gastro-intestinaux.
Le système Endoflip ® est un outil supplémentaire qui peut être utilisé avec d'autres méthodes diagnostiques pour des patients présentant des symptômes de troubles de la motilité gastro-intestinale. Endoflip ® change la manière d’évaluer la dysphagie. EndoFlip permet de traiter le patient avec un soin exceptionnel en minimisant les inconvénients à subir.
Le système d'imagerie Endoflip utilise une technologie de mesure de planimétrie par impédance. Ces mesures sont très utiles dans :
- RGO, achalasie et œsophagite
- Chirurgie RGO et achalasie
- Chirurgie bariatrique
Les mesures en temps réel sont affichées à l’écran sans recours à la fluoroscopie (radiographie). Le cathéter de dilatation peut être placé en utilisant un fil guide de 0.035“.

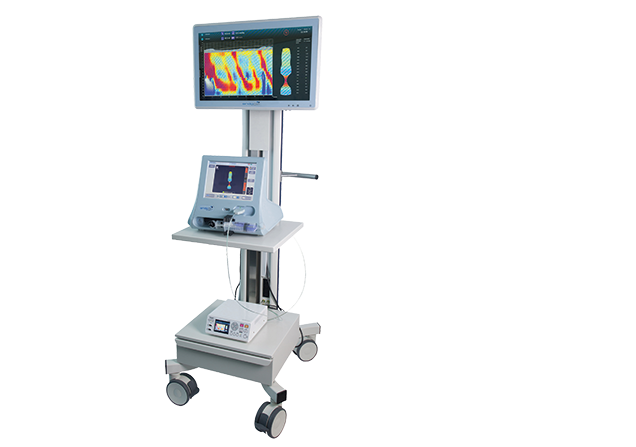

Endoflip® 2.0
L’introduction de la topographie type I par Flip® va révolutionner la manière d’évaluer la motilité œsophagienne. La mesure en temps réel dans le constat d’un trouble sévère de motilité peut être effectuée pendant l’endoscopie.
- Il supprime la nécessité d’une fluoroscopie et par là l’irradiation du patient et du personnel.
- L’ampleur de la jonction gastro-oesophagienne après dilatation peut être mesurée et documentée.
- Des mesures exactes permettent de dimensionner les stents avec précision.
- Dilatation contrôlée
- Moins de stockage car le cathéter Esopflip peut s'adapter à toutes les tailles de dilatation. Dès que le diamètre affiché correspond au diamètre visé, la dilatation est simplement stoppée.
Quand le médecin décide-t-il d’utiliser l’EndoFlip ?
Réponse EndoFlip :Lorsqu’il faut mesurer la longueur, le diamètre et la fonction de fermeture du sphincter.
Durant la manométrie à haute résolution qui mesure la fonction de fermeture, l’EndoFlip indique la manière dont le sphincter s’ouvre.
Réponse Esoflip :Pour la dilatation contrôlée dans l’achalasie du SOI, par exemple.
L’examen peut avoir lieu pendant une gastroscopie sans avoir à convoquer spécialement le patient. Le diamètre et la longueur du sphincter sont mesurés. Diamètre plus petit - moins de reflux
Durant la manométrie à haute résolution qui mesure la fonction de fermeture, l’EndoFlip indique la manière dont le sphincter s’ouvre.
Réponse Esoflip :Pour la dilatation contrôlée dans l’achalasie du SOI, par exemple.
L’examen peut avoir lieu pendant une gastroscopie sans avoir à convoquer spécialement le patient. Le diamètre et la longueur du sphincter sont mesurés. Diamètre plus petit - moins de reflux

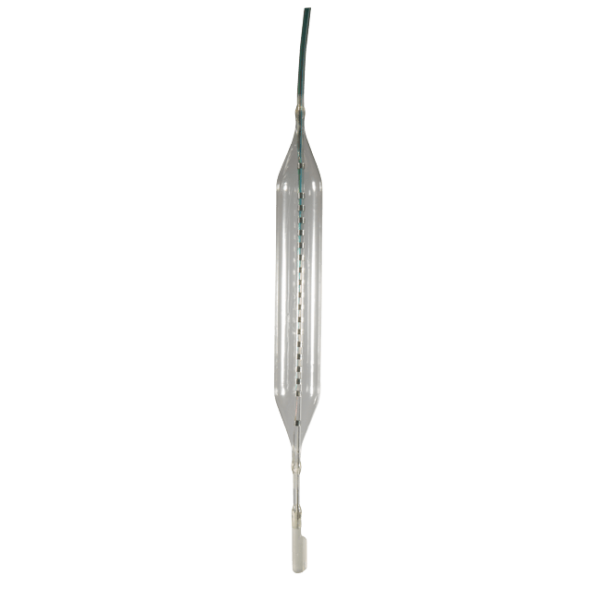

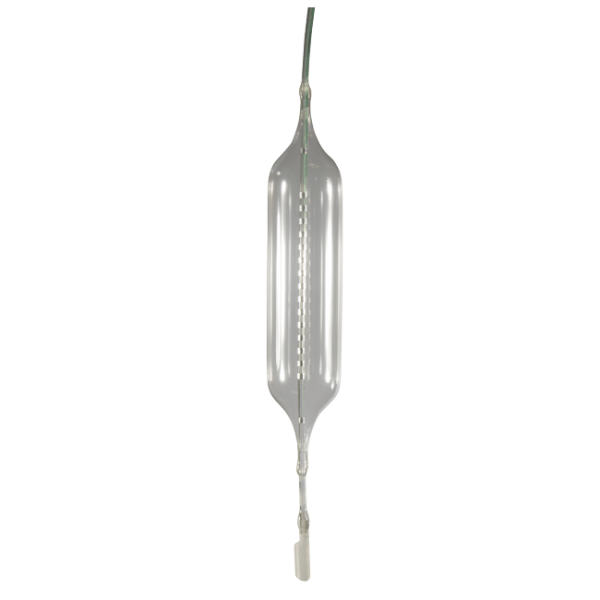

Cathéter de dilatation Esoflip 30 mm
Fonctionnement de la technologie EndoFlip :
Endoflip ® utilise une technologie appelée planimétrie par impédance à haute résolution (IP) pour caractériser la géométrie de la zone mesurée. La planimétrie par impédance à haute résolution est une technologie avérée pour effectuer des mesures de surfaces transversales dans le tractus digestif.
Elle fait appel à des mesures de tension alternative entre des paires d`électrodes pour évaluer l`expansion du diamètre du milieu - un fluide conducteur - au point médian entre ces électrodes. Ceci peut être fait à condition que la chute de tension à travers le milieu soit produite à partir d`une source de courant alternatif constante et que la conductivité du milieu soit constante et connue pour une température donnée.

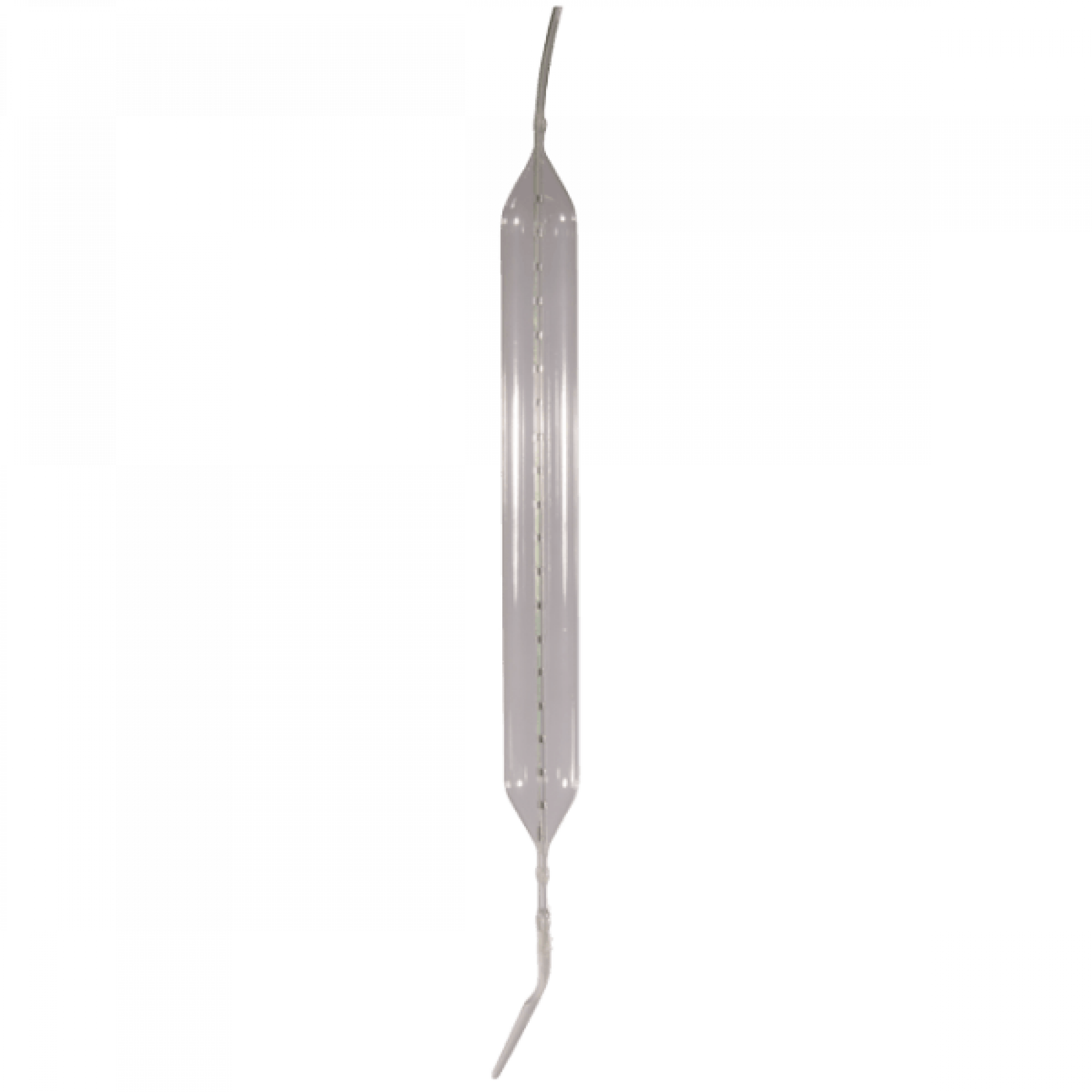

Endoflip ® injecte une solution conductrice spécialement formulée dans un cathéter à ballonnet placé dans la zone de mesure. Celui-ci est muni d’une rangée d`électrodes qui mesurent la tension. Endoflip ® utilise ces tensions pour évaluer le diamètre le long de la zone de mesure (jusqu`à 16 points). Le système permet d`enregistrer les données instantanées et de les commenter en tant que références.
Elle fait appel à des mesures de tension alternative entre des paires d`électrodes pour évaluer l`expansion du diamètre du milieu - un fluide conducteur - au point médian entre ces électrodes. Ceci peut être fait à condition que la chute de tension à travers le milieu soit produite à partir d`une source de courant alternatif constante et que la conductivité du milieu soit constante et connue pour une température donnée.
Endoflip ® injecte une solution conductrice spécialement formulée dans un cathéter à ballonnet placé dans la zone de mesure. Celui-ci est muni d’une rangée d`électrodes qui mesurent la tension. Endoflip ® utilise ces tensions pour évaluer le diamètre le long de la zone de mesure (jusqu`à 16 points). Le système permet d`enregistrer les données instantanées et de les commenter en tant que références.
La topographie Flip® montre des exemples de contractilité mesurés à des intervalles de 40 secondes.
